石墨選礦設備取決于選廠設計，一般來說石墨選礦流程是由破碎拆分-磨礦分級-浮選-精礦脫水這幾部分組成的，其中涉及的設備有十幾種。本文就以鑫海承接的越南石墨礦項目為例，為您介紹800t/d石墨選廠的設備清單。
石墨選礦流程及選礦設備
該石墨礦位于越南老街省，日處理量為800噸。鑫海針對礦石中石墨原礦品位較高而鱗片較小的特點，確定采用九段磨礦、一次粗選、兩次掃選、十次精選的工藝流程。該流程產率為14.20%，固定碳含量為92.30%，回收率為87.91%。
整個選廠由破碎篩分車間、磨礦分級車間、浮選車間、精礦脫水車間四部分組成。
破碎拆分
破碎拆分階段采用兩段一閉路工藝流程。原礦首先進入到顎式破碎機進行粗碎，粗碎后的礦石由圓振動篩進行篩分，篩上粗顆粒返回到反擊式破碎機進行二段破碎，篩下合格產品運到磨礦出料倉儲存?zhèn)溆谩?/p>

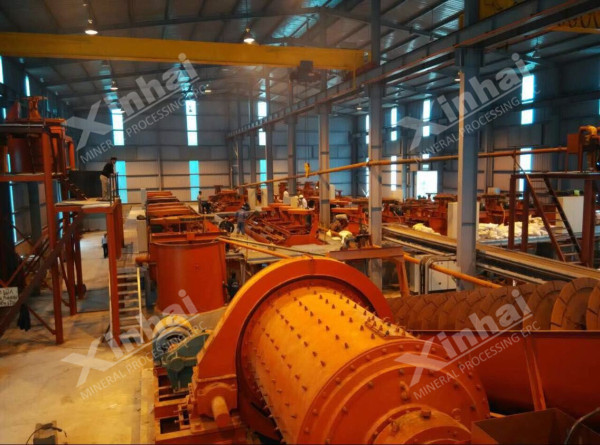

磨礦分級
磨礦分級階段采用一段閉路磨礦分級流程，粉礦倉中的物料由球磨機進行一段磨礦，再由分級機分級，分級機返砂返回球磨機再磨，分級機溢流自流去浮選作業。

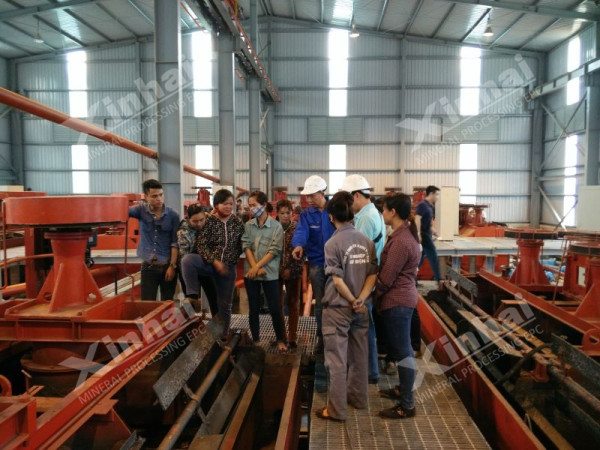

浮選
浮選階段采用一次粗選、兩次掃選、十次精選的工藝流程，精選階段采用七段立式磨磨礦，可以在防止鱗片狀石墨過磨的情況下，提高石墨的解離度，從而提高產品回收率和精礦品位。
脫水

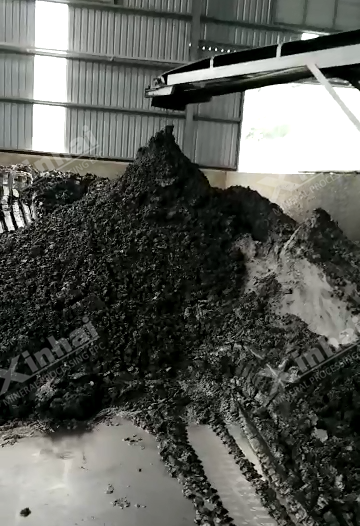

精選十次的精礦作為最終精礦，由壓濾機進行脫水，脫水后濾餅經皮帶運輸機到精礦庫堆存，供烘干備用。濾液自流去精礦濾液池，由濾液泵打到選廠生產回水池循環再用。
800噸石墨選廠設備清單
| 設備名稱 | 適用階段 | 型號 | 處理能力（t/h） | 重量 |
|---|---|---|---|---|
| 顎式破碎機（1-2臺） | 粗碎 | PE500×750 | 30~80t/h | 9000 |
| 反擊式破碎機 | 中碎/細碎 | PFCQ1010 | 30~80t/h | —— |
| 圓振動篩 | 篩分 | YA1548 | 120～420t/h | 5918 |
| 格子型球磨機 | 粗磨或一段磨礦 | MQGg2436 | 8~100t/h | 63932.5 |
| 濕式長筒球磨機 | 細磨或二段磨礦 | MQT1557 | 3.5~6t/h | 25000 |
| 高堰式螺旋分級機 | 分級 | FLGT-2000 | 按返砂3890-5940t/d；按溢流400t/d | 20814 |
| 水力旋流器 | 分級 | XCII-350 | 56~118m3/h | —— |
| 耐磨橡膠渣漿泵 | 輸送 | XPA50/50 | 20~60m3/h | 156 |
| 耐磨橡膠渣漿泵 | 輸送 | XPA100/100 | 60~160m3/h | 440 |
| SF型浮選機 | 浮選 | SF-2.8 | 1.5～3.5 m3/min | 1902 |
| SF型浮選機 | 浮選 | SF-4 | 2.0～4 m3/min | 2582 |
| SF型浮選機 | 浮選 | SF-8 | 4.0～8 m3/min | 4129 |
| JJF型浮選機 | 浮選 | JJF-4 | 2.0～4 m3/min | 2303 |
| JJF型浮選機 | 浮選 | JJF-8 | 4.0～12 m3/min | 4507 |
| 石墨專用立式攪拌磨 | 精礦磨礦 | LM-1000 | —— | —— |
| 高效攪拌槽 | 浮選 | GBJ-2000×2000 | 5.46m3 | 3173 |
| 高效攪拌槽 | 浮選 | GBJ-2500×2500 | 11.2m3 | 3939 |
| 壓濾機 | 脫水 | XMZ200/1250 | 200㎡ | 13300 |
項目結果
在安裝調試隊伍有條不紊的努力下，項目聯動試車一次通過，工藝調試指標一次通過，工程一次驗收合格，產品回收率達92%，比預計回收率增加了近5個百分點，項目單位收益達200美元/噸，預期年收益4800萬美元?？蛻舯硎荆瑢魏５谋憩F(xiàn)相當滿意，二期工程還會繼續與鑫海合作。
