銅是全球走向新能源道路的重要原材料。提高銅礦產(chǎn)資源的高效低成本開(kāi)發(fā)技術(shù)水平，對(duì)保障銅原料供給，推動(dòng)新能源技術(shù)進(jìn)步具有重要的現(xiàn)實(shí)意義。
當(dāng)前，礦物加工工程技術(shù)就要重點(diǎn)解決低品位銅礦石資源的高效綜合利用難的問(wèn)題，不斷提高對(duì)有價(jià)金屬資源的回收效率，并實(shí)現(xiàn)選礦過(guò)程的節(jié)能降耗。
本文以國(guó)外某低品位銅礦為例，重點(diǎn)介紹了礦石工藝礦物學(xué)特性及與礦石性質(zhì)相適配的選礦工藝，為同類(lèi)型銅礦石資源的開(kāi)發(fā)利用提供技術(shù)借鑒。

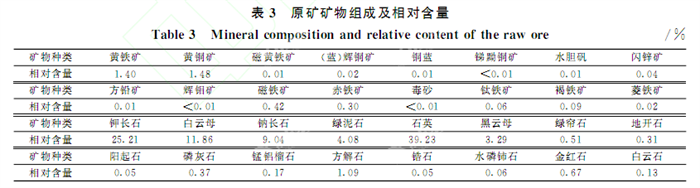

1、低品位銅礦礦物組成
(1)原礦主要金屬硫化物為黃銅礦和黃鐵礦，其次為極少量閃鋅礦、(藍(lán))輝銅礦和方鉛礦，其他金屬硫化物微量;
(2)脈石礦物以石英和硅酸鹽礦物為主。碳酸鹽礦物及其他脈石礦物含量較少，硅酸鹽礦物以石英和鉀長(zhǎng)石為主，其次為白云母、鈉長(zhǎng)石、黑云母和綠泥石等，綠簾石、地開(kāi)石等少量;碳酸鹽礦物以方解石為主，白云石少量，還有磷灰石、金紅石等其他脈石礦物;
(3)含銅礦物絕大部分為黃銅礦，少量的(藍(lán))輝銅礦，微量的銻黝銅礦和水膽礬。
2、低品位銅礦嵌布特征
黃銅礦是礦石中最主要的銅礦物，其次是含量極少的銅藍(lán)、(藍(lán))輝銅礦，銅礦物含量合計(jì)為1.51%。礦石中黃銅礦主要呈不規(guī)則狀嵌布在脈石中，常與黃鐵礦、磁鐵礦及赤鐵礦共生，極少量與閃鋅礦共生，粒度一般分布在100-500μm，但存在粒度嵌布不均勻現(xiàn)象，最小粒度小于5μm，最大粒度可達(dá)1000μm以上。
黃銅礦與黃鐵礦、磁鐵礦、赤鐵礦密切相關(guān)。礦石中黃銅礦除了與其他硫化物緊密共生外，也常呈不規(guī)則狀嵌布在脈石礦物中，其中呈條帶狀嵌布的黃銅礦粒度相對(duì)較粗，而呈星點(diǎn)狀嵌布在脈石礦物中的黃銅礦粒度則比較細(xì)，這部分黃銅礦只有在較細(xì)的磨礦條件下才能充分單體解離。黃銅礦總體嵌布關(guān)系簡(jiǎn)單，少量嵌布關(guān)系復(fù)雜。
3、影響浮選效果的因素
（1）礦石中主要目標(biāo)金屬礦物黃銅礦的嵌布粒度為中粒嵌布，且單體及中等以上連生體含量占比超過(guò)90%；因此，入浮磨礦細(xì)度-74μm含量占60%~65%的條件下可獲得選銅回收率達(dá)90%的工藝指標(biāo)。
（2）黃銅礦與浸染狀分散的黃鐵礦關(guān)系密切，而未解離的黃銅礦大部分與硅酸鹽礦物連生，而與黃銅礦緊密連生的黃鐵礦和硅酸鹽礦物是影響銅精礦品質(zhì)的主要原因；因此，選擇粗精礦再磨工藝是降低銅精礦雜質(zhì)含量，提高銅精礦品位的重要手段。
（3）礦石中除解離可見(jiàn)金與連生金以外，主要為黃鐵礦載金。以自然金和銀金礦賦存的金礦物相對(duì)較易回收，但黃鐵礦包裹金在浮選過(guò)程中對(duì)石灰較為敏感，且在銅硫分選過(guò)程中容易進(jìn)入尾礦；因此，浮選過(guò)程中礦漿ph值和銅精礦品位的合理控制是影響伴生金回收率的重要因素。
4、低品位銅礦選礦方案

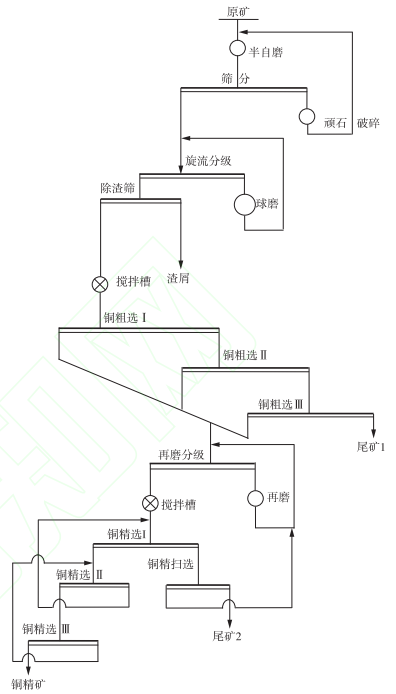

礦石的工藝礦物學(xué)資料是選礦工藝制定的重要依據(jù)，根據(jù)該礦石的工藝礦物學(xué)研究結(jié)果，結(jié)合現(xiàn)有硫化銅礦石的選礦工藝技術(shù)，并通過(guò)前期的選礦工藝實(shí)驗(yàn)，確定了該銅礦選礦廠“三次粗選、粗精礦分級(jí)再磨、三次精選、一次精掃選”的選別工藝。
5、項(xiàng)目結(jié)果

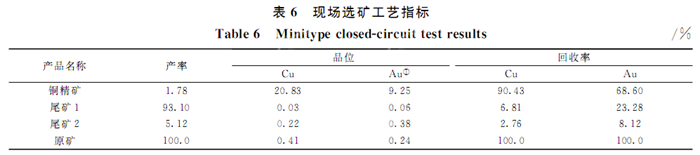

該礦石在“三次粗選、粗精礦分級(jí)再磨、三次精選、一次精掃選”的選別流程下，當(dāng)入浮細(xì)度-74μm含量占60%-65%的現(xiàn)場(chǎng)控制范圍內(nèi)，采取石灰調(diào)整礦漿ph值，skik+戊基黃藥為捕收劑，d250為起泡劑，在原礦含銅0.41%、含金0. 24 g/t的情況下，可獲得銅精礦含銅20.83%、含金9.25g/t，銅回收率90.43%，金回收率68.60%的選礦指標(biāo)。
我國(guó)銅礦資源本就呈現(xiàn)礦體小、貧礦多的特點(diǎn)，隨著不斷開(kāi)發(fā)，富礦更是少之又少，特別是在新能源產(chǎn)業(yè)不斷發(fā)展的今天，銅的需求量越來(lái)越大，探索低品位銅礦的選礦技術(shù)已成為首要任務(wù)。上述案例中原礦銅含量?jī)H為0.41%，選取科學(xué)合理的選礦方案，最終獲得了含銅20.83%的銅精礦，技術(shù)及方案值得借鑒！
