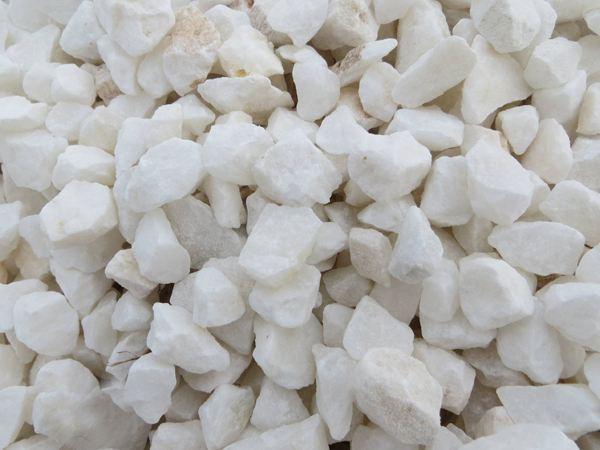

白云石是caco3和mgco3的復鹽，化學組成camg[co3]2，其中mgo為21.7%，cao為30.4%，c02為47.9%。比重為2.85，硬度3.5~4.0。純凈的白云石呈乳白色，但自然存在的白云石常含有不同的雜質而呈現乳白色、深灰色、淺灰色等。白云石、石灰石和菱鎂礦常常共生。

白云巖選礦工藝流程

化學成分符合要求的礦石通常采用破碎一洗礦一篩分原則流程，按不同用途生產出相應粒級的產品。例如中國南京白云石礦，采出的礦石中mgo含量在20%以上，sio2基本低于2%，達到行業(yè)標準的特級和一級品指標，且因礦石純凈而不需設洗礦作業(yè)。

1、原礦經顎式破碎機粗碎，棒條篩預先篩分，其篩上產品又經圓錐破碎機中碎后進行第一次篩分，將礦石分成～20mm、-50+20mm、+50mm三個級別。

2、-50+20mm和+50mm兩級別合并后，進行第二次篩分，獲得10～30mm、25～50mm、40～80mm三個級別的產品。

3、第一次篩分的-20mm粒級經第三次篩分，獲0～5mm、5～13mm、l0～20mm三個級別的產品。

上述6種產品中，50～25mm、30～10mm兩個級別的產品作冶煉用白云石;0～5mm粒級產品用于燒結;80～40mm粒級產品供給特殊需要的用戶;其他級別產品作建筑石料。

白云石選礦提純方法

白云石除常與方解石共生外,菱鎂礦亦是常見的共生礦物，此外還有云母、石英、滑石、含鐵礦物等雜質。雜質的存在會降低燒結白云石的質量，尤其對制品的高溫性能影響更大，因而直接導致爐襯壽命的降低。因此，必須對原料雜質含量嚴格控制、注意在運輸、貯存過程中減少泥砂和粉塵的污染，采用選礦、水洗等措施，提高原料的純度。

目前，國內外有一種傾向是，白云巖原料便宜，品位較高，只要通過手選、水洗、磁選脫鐵，其質量即可滿足要求。所以，很少對其進行專門的選礦提純研究。

遼寧鎂礦公司青山懷鎂礦的天然白云石儲量豐富，鈣含量高，是生產各種不同鈣含量天然鎂白云石砂的極好原料。但是，由于礦石中雜質含量較高，一直未能利用。因此，國內所需鎂白云石砂主要靠人工合成生產。

為了充分利用這一礦產資源，武漢鋼鐵學院成單了冶金部礦山司下達的任務，要求mgo+cao≥98%，雜質含量含量<2%。 為此，選取了兩種不同鈣含量的白云石礦樣進行降硅和除鐵的試驗研究。

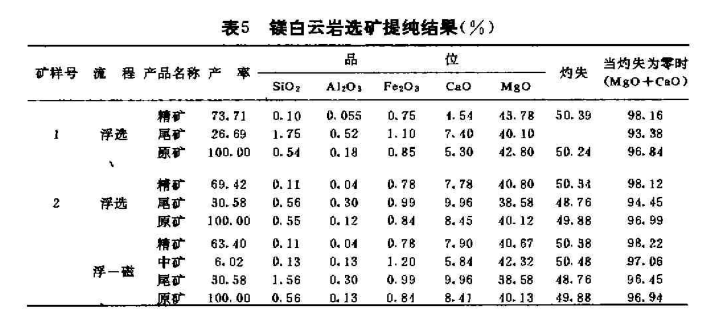

試驗采用兩種流程，即單一的浮選流程和浮選一磁選聯合流程。試驗結果如下圖所示。

白云石浮選流程：浮選進料在 ph 10.0 下用脂肪酸調節(jié)，然后磷灰石和白云石在 ph 8 下浮選。浮選部分在 ph 值小于 4.0 時重新調節(jié)選定的時間間隔。添加補充水后，在ph 4.0或以下進行白云石浮選。由于脂肪酸捕收劑在低 ph 值范圍內起泡特性差，因此在 ph 值 4.0 或更低的浮選過程中須添加起泡劑。對白云石浮選后不溶物含量高(>10%)的樣品進行酸洗，然后用胺進行更清潔的浮選。

試驗結果表明,對兩種白云石礦樣采用兩種流程所得精礦均達到了(m80+cao)≥98%的指標，并且工藝簡單合理。
